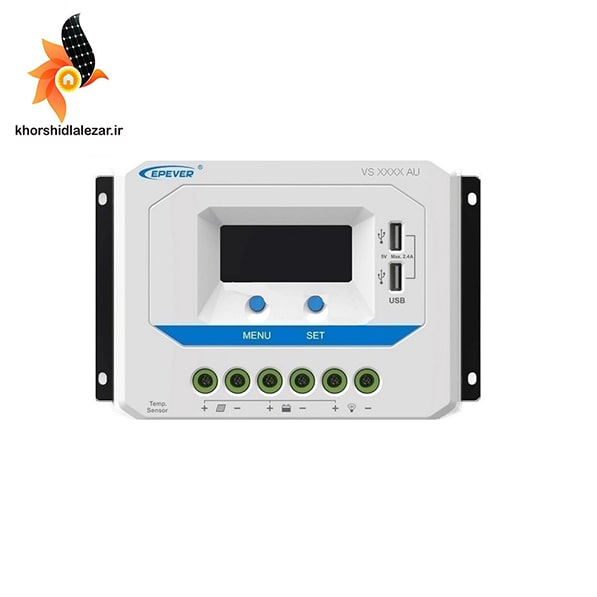

شارژ کنترلر 30 آمپر PWM برند EP مدل VS3024AU

توضیحات

مشخصات شارژ کنترلر 30 آمپر PWM برند EP VS3024AU

شارژ کنترلر 30 آمپر PWM برند EP VS3024AU از سری شارژ کنترلر های با کیفیت ساخت شرکت EP SOLAR میباشد.در ادامه مطلب ویژگی های کنترل شارژ 30 آمپر PWM برند EP مدل VS3024AU را برسی خواهیم کرد.

---

ویژگی های شارژ کنترلر EpSolar PWM VS3024AU :

1-دارای نمایشگر

2-کیفیت بالا

3-قیمت مناسب در بین رقبا

4-طراحی USB دوتایی ، شارژ منبع تغذیه تجهیزات الکترونیکی

5-راندمان بالا

6-کلید برای خاموش/روشن بار و انتخاب نوع باتری

7-قابلیت شارژ هوشمند باتری با سه مرحله Bulk ، Boost\Equalize و Float

8- نمایشگر LCD برای وضعیت پنل و باتری و لود

9-مناسب برای شارژ 3 نوع باتری Sealed ، Flooded و Gel

10-بازه ولتاژی 12 و 24 ولت

11-ترمینال ها دارای مجوز UL و VDE هستند ، محصول ایمن تر و مطمئن تر است

12-عملکرد آمار انرژی

13-عملکرد جبران دمای باتری

14-حفاظت گسترده الکترونیکی

15-حالت های کنترل چند بار

16-کنترلر می تواند بطور مداوم در بار کامل در محدوده دمای محیط از منفی25 تا مثبت 55 درجه کار کند

---

حفاظت های الکترونیکی شارژ کنترلر 30 آمپر PWM برند EP VS3024AU

1- PV reverse polarity protection

2-Load overload protection

3-Load short circuit protection

4-Controller overheating protection

5-Battery overheating protection

6-Battery reverse polarity protection

7-Battery over discharge protection

8-Battery over voltage protection

---

شارژ کنترلر PWM چگونه کار میکند ؟

کنترلر های قدیمی بطور مکانیکی ، جریان انرژی به باتری را بوسیله رله های برقی کنترل می کردند . اما کنترلرهای شارژ امروزی از PWM برای کاهش سرعت انتقال انرژی به باتری( به منظور شارژ کامل باتری) استفاده می کنند. حالت شارژ PWM را می توان به عنوان یک سوئیچ الکترونیکی سری شده (MOSFET) ، در مدار ، بین پنل خورشیدی و باتری تجسم کرد. فرم موج PWM توسط ریز پردازنده برای کنترل روشن و خاموش بودن سوئیچ الکترونیکی ایجاد می شود ، به طوری که می توان جریان شارژ متوسط از پنل به باتری را کنترل کرده و به ولتاژ شارژ متوسط باتری دست یابد. نمودار عملکرد شارژ کنترلر PWM در شکل زیر نشان داده شده است.

1-لیست تمامی شارژ کنترلر های PWM

2-لیست خرید تمامی شارژ کنترلر ها

3-لیست تمامی پنل های خورشیدی خورشید لاله زار

---

طرز کار کنترل شارژ PWM برند EP

این مدل کنترل شارژر همانند اکثر کنترل شارژ های خورشیدی بازار دارای سه مرحله شارژ زیر میباشد.

<< برای سیستم 24 ولت باید این اعداد بر 2 ضرب شوند و برای سیستم 48 ولتی باید در 4 ضرب شوند >>

1-مرحله Bulk (شارژ حداکثری)

2-مرحله Absorption (شارژ کامل)

3-مرحله Float (شناوری)

---

مرحله Bulk (شارژ حداکثری) :

در این مرحله که دو ساعت می باشد ولتاژ تا (بین 14/2 تا 14/6 ولت) زیاد می شود و بیشترین جریان برای شارژ باتری کشیده می شود .

(در این مرحله ولتاژ متغییر و جریان ثابت است).

---

مرحله Absorption (شارژ کامل):

در این مرحله که باز هم دو ساعت می باشد ولتاژ همان 14/4 باقی می ماند تا هنگامی که جریان به کمترین حد خود برسد یعنی باتری اشباع شود.

(در این مرحله جریان متغییر و ولتاژ ثابت است).

---

مرحله Float (شناوری):

زمانی که باتری از جریان اشباع می شود(معمولا جریان به 3 درصد جریان نامی برسد) ولتاژ بین 13/2 تا 13/6 ولت قرار میگیرد و جریانی کم که از تخلیه باتری جلوگیری کند از سیستم دریافت میکند.

---

معرفی شرکت epever

شرکت EPever که با نام epsolar نیز شناخته میشود یک شرکت معتبر در زمینه انرژی خورشیدی میباشد.این شرکت همواره محصولات با کیفیت بالا و قیمت مناسب را تولید میکند.این برند به جرات یکی از معتبر ترین برند ها در زمینه انرژی خورشیدی است.

وب سایت رسمی شرکت  https://www.epever.com

لیست تمامی محصولات ای پی اور خورشید لاله زار

---

کنترل شارژ PWM برند EP در بازار

بدون شک تمامی کنترل شارژر های pwm موجود در بازار در کیفیت راندمان یکسان نیستن و این نوع شارژ کنترلر هم از این مساله مستثنا نیست.

این برند با مدل های  VS  و LS در مدل های متنوع و خدمات متفاوت قدرت انتخاب بالا را به شما می دهد و همچنین قیمت بسیار عالی در برابر برند های دیگر دارد.

کنترل شارژ خورشیدی با کیفیت EP را به جرات میتوان جز برترین شارژ کنترلر های خورشیدی بازار از نظر کیفی قلمداد کرد.

کنترل شارژ های ایرانی نیز در فروشگاه اینترنتی تجهیزات خورشیدی خورشید لاله زار موجود است.

برای دریافت اطلاعات و کسب مشاره : اینجا کلیک کنید

انواع شارژ کنترلر خورشیدی ای پی اور در فروشگاه برق خورشیدی خورشید لاله زار موجود است.

---

آموزش نصب شارژ کنترلر 30 آمپر PWM برند EP VS3024AU

1-در ابتدا باید باتری به شارژ کنترلر متصل شود .

2-سپس پنل خورشیدی به کنترل شارژ متصل می‌شود .

3-در آخر بار مصرفی می تواند وصل شود.

<<حتما ترتیب این موارد رعایت شود در غیر این صورت احتمال آسیب به دستگاه وجود دارد.>>

---

آموزش جدا سازی شارژ کنترلر 30 آمپر PWM برند EP VS3024AU از سیستم

1-در ابتدا بارها از شارژ کنترلر قطع می‌شوند.

2-سپس پنل خورشیدی از کنترل شارژ خورشیدی جدا می‌شود.

3-در آخر باتری از مدار خارج می شود .

<<حتما ترتیب این موارد رعایت شود در غیر این صورت احتمال آسیب به دستگاه وجود دارد.>>

---
